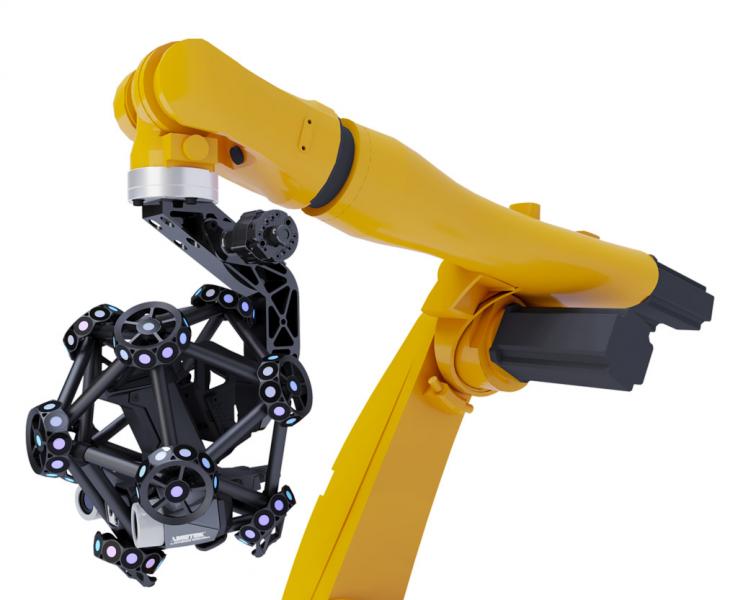

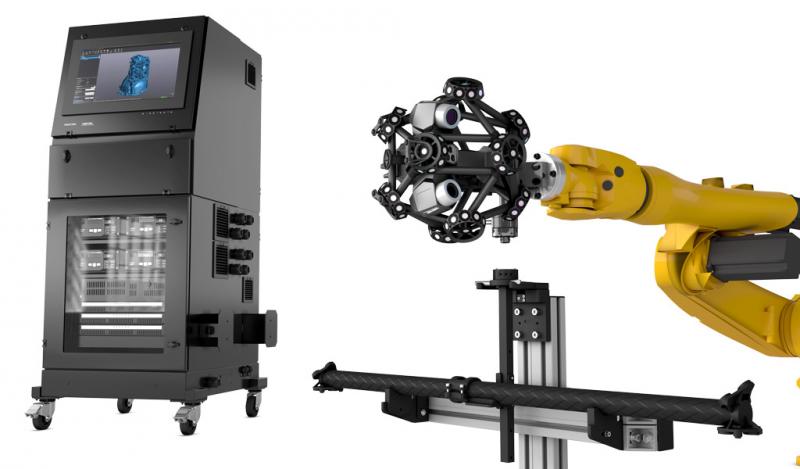

機器人裝配式光學3D掃描儀：METRASCAN 3D-R

集成自動化質量控制的光學三維掃描儀理想解決方案

The MetraSCAN 3D-R 是一款強大的機器人裝配式光學掃描儀，可集成到工廠自動化項目中。不同于其他的三維掃描的解決方案，該創新型機器人裝配式 3D 掃描儀獨具 TRUaccuracy 特性，適用于自動化質量控制應用。借助該 3D 激光掃描儀，制造企業便可充分利用光學測量和工業自動化的強大優勢。這一快速、可靠、多功能解決方案可保證生產線質量控制流程的測量精度。該工業 3D 測量掃描儀有助于用戶充分利用生產周期，提高生產力，提升產品質量。

新增功能

• 高效: 一天可檢測數百件零部件（甚至包括表面復雜的零部件）
• 多任務: 數據采集與分析同步運行，形成持續不間斷測量流程，以此充分利用生產周期，提高生產力
• 自動化現場校準程序: 精度不隨時間偏離，可持續運行
• 穩健工業設計: 適用于車間各種狀況各種環境
•


TRUACCURACY

• 計量級測量: 精度高達 0.030 mm (0.0012 in)、分辨率高達 0.050 mm (0.0020 in)、重復精度高、具有可追蹤認證
• 體積精度: 0.064 mm (0.0025 in)
• 動態參考: 通過光學反射耙創建一個“鎖定”到零部件本身的參考系。用戶因而可以在測量過程中隨意移動對象，消除振動對測量過程和結果的影響
• 部件尺寸范圍: 0.3 m ~ 10 m (0.7 ft ~ 33 ft)
• 自動化現場校準程序: 精度不受時間影響

TRUSIMPLICITY

• 用戶界面簡單: 設計目的在于盡可能降低操作人員參與，運行自動化檢測
• 操作人員培訓需求低: 簡單易用，學習周期短，迅速上手
• 無需人工參與: 簡單按下按鍵即可運行
• 多用途: 可掃描任何顏色和材料，甚至可掃描黑色、彩色和光亮表面
• 無需固定安裝: 測量過程中可隨時自由移動部件和系統
• 更廣泛、可擴展的測量范圍: 16.6 m3 (586 ft3)
• 自動對齊: 借助光學反射耙可實現重復檢測而無需重新對齊
• 多功能遠程控制: 簡化掃描程序編程

速度

• 多任務: 數據采集與分析同步運行，形成持續不間斷測量流程，以此充分利用生產周期，提高生產力
• 高效: 該解決方案具有7天24小時不間斷運行和快速自動校準功能
• 測量速度在所有激光掃描儀中位居前列: 480,000 次測量/秒
• 自動網格輸出: 采集完畢立即生成直接可用的文件
• 快速實現工作流集成: 最快捷地完成從物理對象到檢測工作流的過渡
• 掃描區域廣: 7 條激光十字
